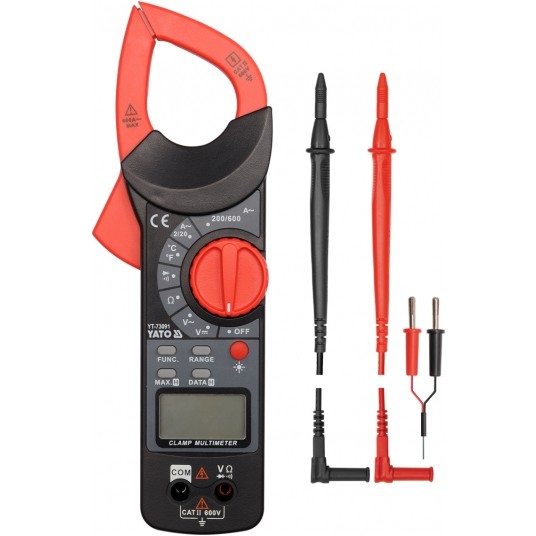

MIERNIK CĘGOWY

Miernik cęgowy uniwersalny YT-73091 z automatycznym zakresem dla większości wskazań umożliwia wykonanie podstawowych pomiarów elektrycznych. Miernik został wyposażony w cęgi pomiarowe, które pozwalają na pomiar natężenia prądu przemiennego w pojedynczym przewodzie metodą indukcyjną. Pomiar odbywa się bez konieczności rozłączania obwodu czy odłączania go od źródła zasilania i umożliwia zmierzenie znacznie wyższego natężenia prądu niż w przypadku konwencjonalnych mierników elektrycznych.

PODSTAWOWE POMIARY

• pomiar napięcia przemiennego: A.C. 0-600V
• pomiar napięcia stałego: D.C. 0-600V
• pomiar natężenia prądu przemiennego: A.C. 0-600A
• pomiar rezystancji: 0-20MΩ
• test diody: I_F 1mA, U_R 1.48V
• test ciągłości obwodu: 0-120Ω

DODATKOWE POMIARY

• pomiar temperatury: -20 do 1000°C

DOKŁADNOŚCI POMIARU

Przykład wyznaczania dokładności dla pomiaru natężenia prądu przemiennego AC. Obliczenia dla wyniku pomiaru: 30A

• dokładność pomiaru miernika YT-73091 dla tego zakresu to : ±(2,5% + 5), rozdzielczość 0.1A
• obliczenia błędu pomiaru wzór: (wynik pomiaru x 2.5%) + 5 x rozdzielczość
• obliczenia: (30 x 2.5%) + 5 x 0.1 = 0,75 + 0,5 = 1,25A

Wynik z uwzględnieniem błędu pomiarowego dla wskazania 30A = 30 ± 1,25A*

• wynik z uwzględnieniem błędu pomiarowego dla wskazania pomiaru napięcia przemiennego: 235V = 235 ± 8,525V*
• wynik z uwzględnieniem błędu pomiarowego dla wskazania pomiaru napięcia stałego: 12V = 12 ± 0,106V

Tabela z rozdzielczością i dokładnością dla danego pomiaru znajduje się w instrukcji obsługi.

*Miernik YT-73091 nie posiada funkcji pomiaru true rms, dlatego powyższy wynik to realna wartość skuteczna napięcia i natężenia AC tylko dla prawidłowego przebiegu sinusoidalnego.

WBUDOWANE FUNKCJE

• AUTO - automatyczne dopasowanie zakresu pomiaru. W przypadku pomiaru nieznanych wartości przy użyciu miernika z ręczną zmianą zakresu za pomocą pokrętła, należy wykonywać pomiary kolejno od największego zakresu aż do zakresu dającego najdokładniejszy wynik - w innym wypadku ryzykujemy uszkodzenie urządzenia. Natomiast w przypadku multimetru z funkcją AUTO wystarczy wykonać jeden pomiar a miernik automatycznie odnajdzie zakres optymalny. Miernik domyślnie uruchamia się w trybie AUTO
• RANGE - ręczna zmiana zakresu pomiaru. Przydatna funkcja przy sprawdzeniu wielu takich samych komponentów o znanej nam wartości np. seria rezystorów. Ręczne ustawienie zakresu skróci czas takich pomiarów w znacznym stopniu
• FUNC. - zmiana trybu pomiaru np. z pomiaru temperatury z °C na °F, przełączanie testu diody na test ciągłości obwodu
• DATA HOLD - zachowanie na wyświetlaczu aktualnie mierzonej wartości
• MAX HOLD - zachowanie na wyświetlaczu maksymalnej wartości pomiaru

DODATKOWE INFORMACJE

• wyświetlacz LCD, maksymalny wyświetlany wynik: 1999
• podświetlenie ekranu
• sygnał dźwiękowy w teście ciągłości obwodu dla rezystancji poniżej 50Ω
• możliwość włączenia testów diody i ciągłości obwodu osobno
• cęgi rozwierają się do 37mm i umożliwiają pomiar pojedynczego przewodu o max średnicy do 37mm

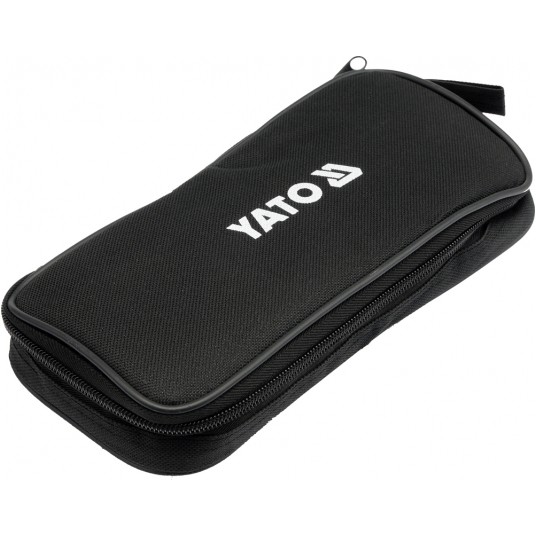

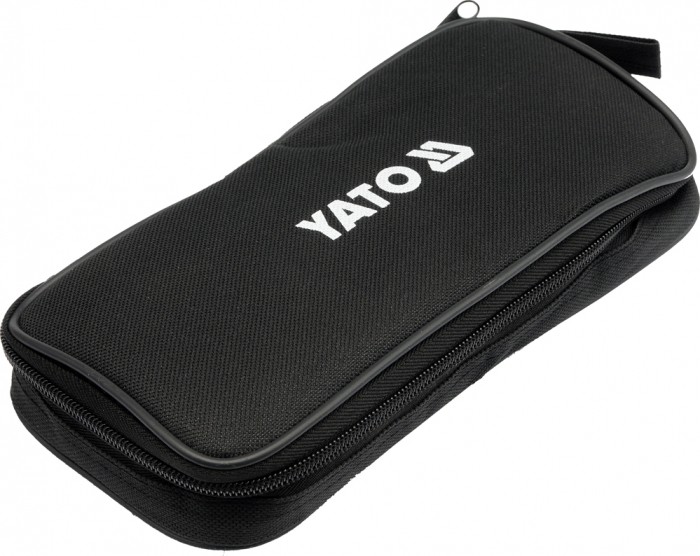

• w zestawie sondy pomiarowe oraz pokrowiec
• konstrukcja z zabezpieczeniami przeciążeniowymi
• automatyczne wyłączenie się miernika
• wskaźnik niskiego poziomu baterii
• zasilanie: dwie baterie 1,5V(AAA)

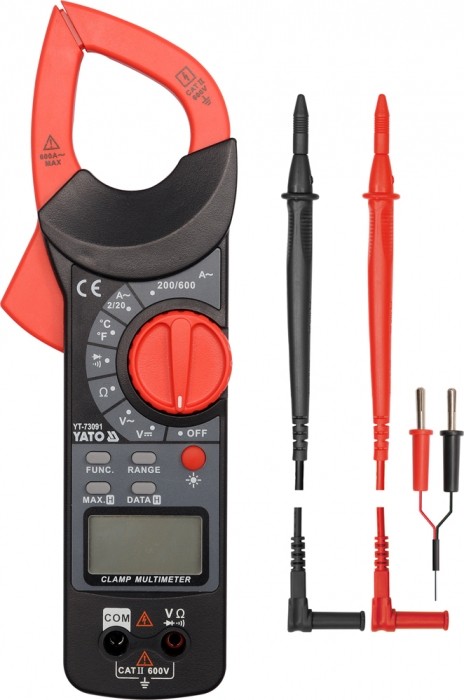

OPIS WIZUALNY

UWAGA

Pomiar natężenia prądu za pomocą mierników cęgowych wykonuje się tylko i wyłącznie na pojedynczej żyle, pojedynczym przewodzie. Zapięcie cęgów na kablu wielożyłowym bez wyodrębnienia pojedynczej żyły pokaże nieprawidłowy wynik lub zerowy przepływ prądu.
