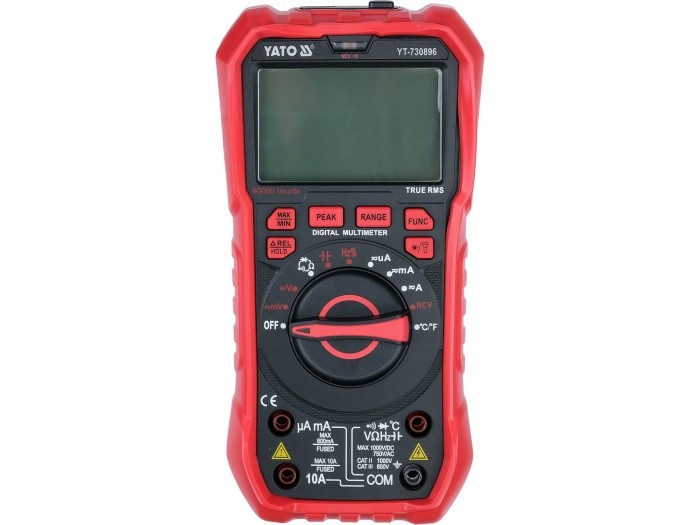

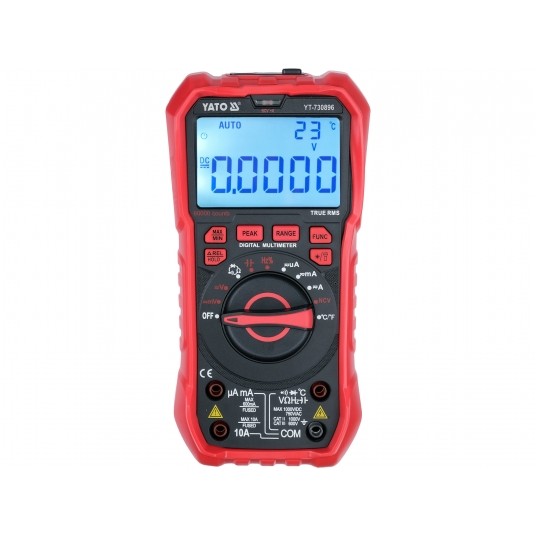

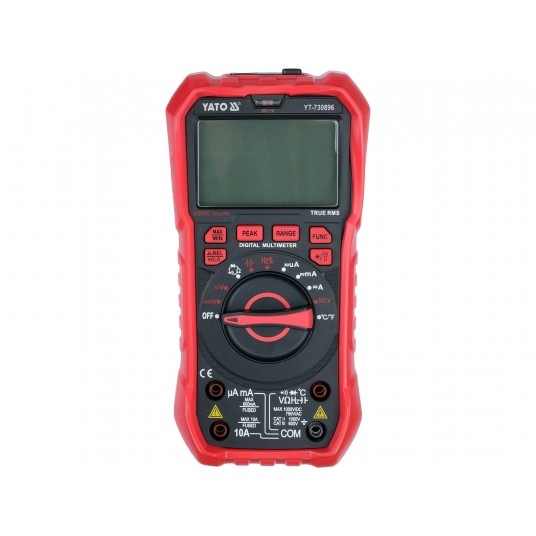

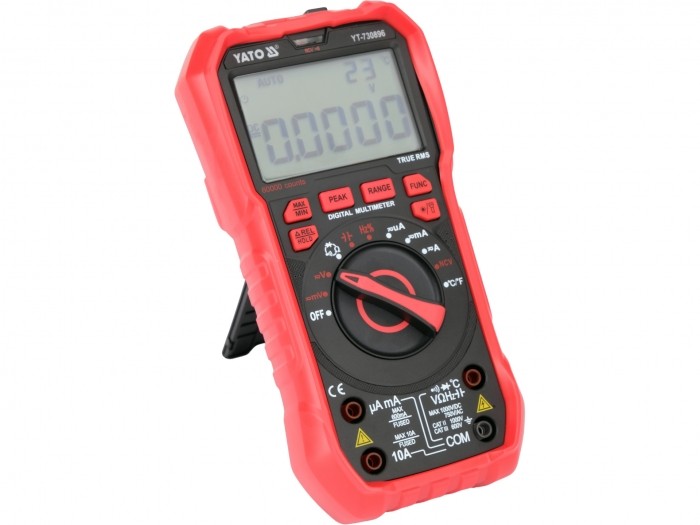

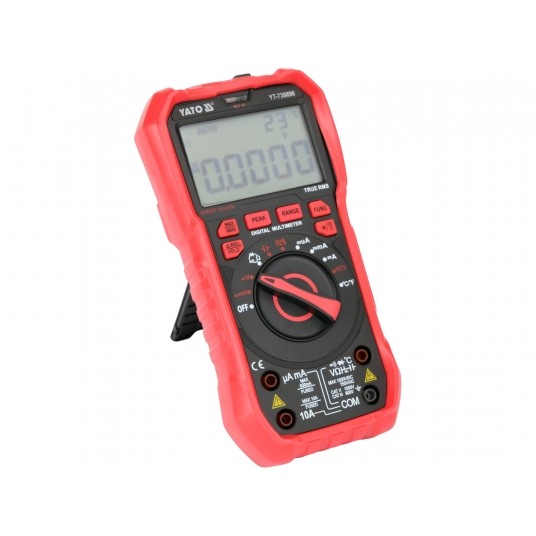

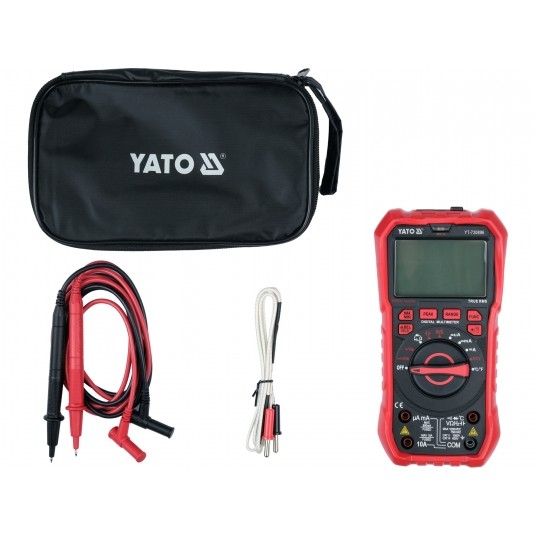

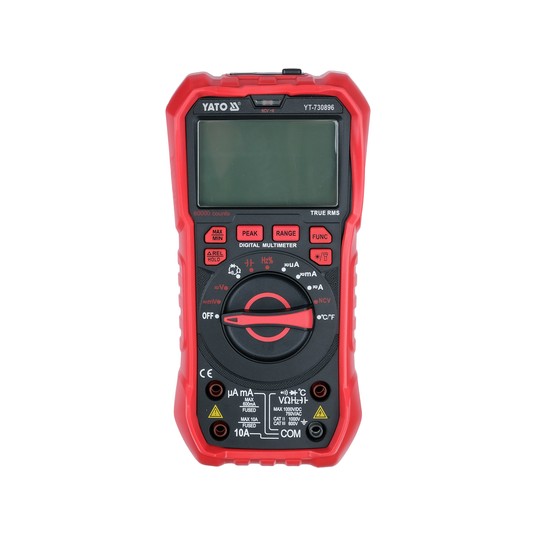

MIERNIK CYFROWY TRUE RMS LCD 60000

Miernik uniwersalny z funkcją TRUE RMS oraz automatycznym doborem zakresu to zaawansowane narzędzie pomiarowe przeznaczone do precyzyjnej diagnostyki instalacji elektrycznych, układów elektronicznych oraz urządzeń przemysłowych. Zliczanie aż 60000 cyfr pozwala na dokładny odczyt nawet niewielkich zmian parametrów, a szeroki zakres funkcji umożliwia wykonywanie zarówno podstawowych, jak i zaawansowanych pomiarów wielkości elektrycznych.

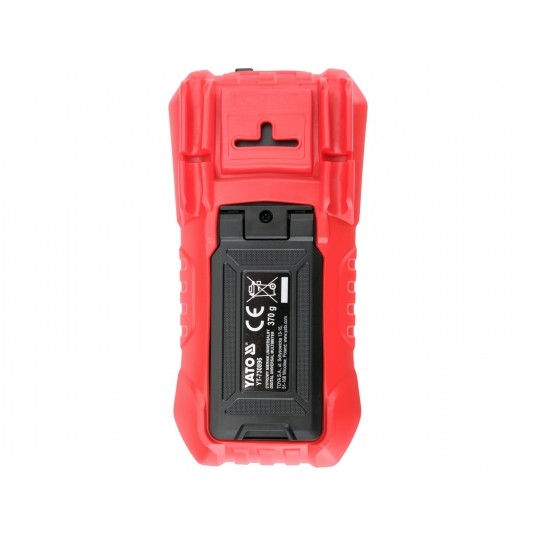

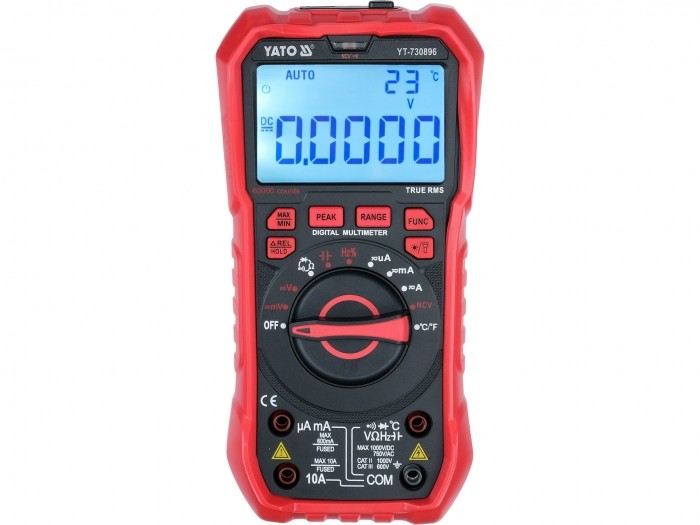

Duży, wielofunkcyjny wyświetlacz LCD z możliwością jednoczesnego wyświetlania dwóch wartości pomiarowych, automatyczne podświetlenie ekranu oraz podświetlane gniazda pomiarowe znacząco poprawiają komfort pracy w trudnych warunkach oświetleniowych. Szereg funkcji ułatwiających pomiary i szerokie zakresy pomiarowe, a także szybkość pracy i przemysłową precyzję docenią zarówno elektronicy, elektrycy, jak i domowi majsterkowicze. Solidna obudowa z antypoślizgowym holsterem ochronnym z PVC zwiększa bezpieczeństwo użytkowania i chroni urządzenie przed wyślizgnięciem z rąk oraz uszkodzeniami mechanicznymi, a silikonowo izolowane przewody pomiarowe zapewniają wysoką trwałość oraz odporność na podwyższone temperatury.

Pomiary podstawowe:

• napięcia przemiennego: A.C. 0-750 V, TRUE RMS (40-1000 Hz)
• napięcia stałego: D.C. 0-1000 V
• natężenia prądu przemiennego: A.C. 0-10 A, TRUE RMS (40-1000 Hz)
• natężenia prądu stałego: D.C. 0-10 A
• rezystancji: 0-60 MΩ
• test diody: I_F 1,8 mA, U_R 3,2 V
• test ciągłości obwodu: 0-50 Ω

Pomiary dodatkowe:

• pojemności kondensatora: 0-60 mF
• częstotliwości: 0-25 Mhz
• temperatury: -20 do 1000°C
• bezkontaktowe wykrywanie napięcia przemiennego: NCV
• pomiar wartości napięcia szczytowego: PEAK VALUE

Dokładność pomiaru:

Przykład wyznaczania dokładności dla pomiaru napięcia prądu przemiennego AC. Obliczenia dla wyniku pomiaru: 235 V

• dokładność pomiaru miernika YT-730896 dla tego zakresu to: ±(0,8% + 10), rozdzielczość 0,01 V
• obliczenia błędu pomiaru wzór: (wynik pomiaru x 0,8%) + 10 x rozdzielczość
• obliczenia: (235 x 0,8%) + 10 x 0,01 = 1,88 + 0,1 = 1,98 V

Rzeczywisty wynik z uwzględnieniem błędu pomiarowego dla wskazania 235 V = 235 ± 1,98 V

• wynik z uwzględnieniem błędu pomiarowego dla wskazania pomiaru napięcia stałego: 12 V = 12 ± 0,011 V
• wynik z uwzględnieniem błędu pomiarowego dla wskazania pomiaru natężenia prądu przemiennego: 8 A = 8 ± 0,17 A

Tabela z rozdzielczością i dokładnością dla danego pomiaru znajduje się w instrukcji obsługi.

Funkcje:

• TRUE RMS - miernik wyświetla prawdziwą wartość skuteczną napięcia/natężenia prądu przemiennego; w przeciwieństwie do mierników uśredniających, urządzenia z TRUE RMS pokazują prawidłową wartość nie tylko dla przebiegu sinusoidalnego, ale również dla przebiegów sinusoidalnych odkształconych, np. wyższymi harmonicznymi lub przebiegów kwadratowych czy trójkątnych; funkcja obowiązkowa wszędzie tam, gdzie w obwodzie pojawiają się zasilacze impulsowe, napędy falownikowe silników, instalacje HVAC, itp.

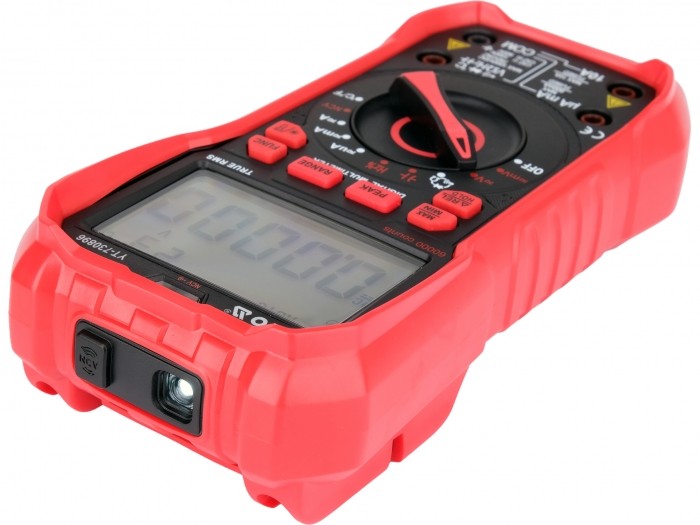

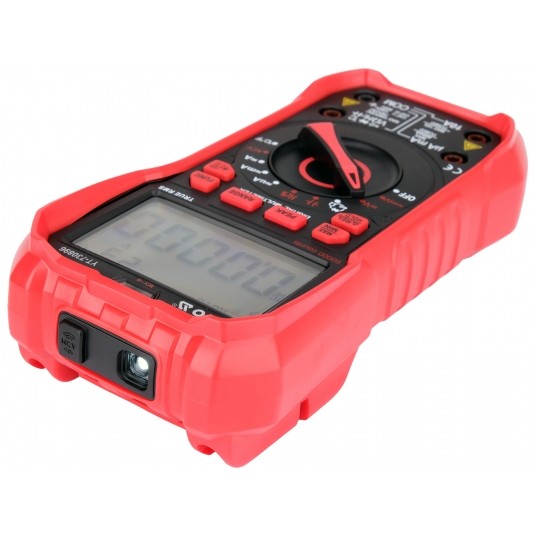

• NCV - bezkontaktowe wykrywanie napięcia przemiennego metodą indukcyjną; miernik wykrywa obecność napięcia w zaizolowanym przewodzie za pomocą czujnika NCV na czole urządzenia
• AUTO - automatyczne dopasowanie zakresu pomiaru (wystarczy jeden pomiar), uruchamiany domyślnie; w przypadku pomiaru nieznanych wartości przy użyciu miernika z ręczną zmianą zakresu za pomocą pokrętła, należy wykonywać pomiary kolejno od największego zakresu aż do zakresu dającego najdokładniejszy wynik - w innym wypadku ryzykujemy uszkodzenie urządzenia
• RANGE - ręczna zmiana zakresu pomiaru, przydatna przy sprawdzeniu wielu takich samych komponentów o znanej nam wartości np. seria rezystorów; ręczne ustawienie zakresu skróci czas takich pomiarów w znacznym stopniu
• REL - użycie funkcji podczas pomiaru spowoduje wyzerowanie wyświetlacza i przyjęcie widocznej przed wyświetlaniem wartości jako poziomu odniesienia; kolejny pomiar pokaże różnicę pomiędzy wartością zmierzoną, a zachowaną wartością odniesienia
• FUNC - zmiana trybu pomiaru, np. z pomiaru napięcia AC na DC
• MAX/MIN - zachowanie na wyświetlaczu maksymalnej lub minimalnej wartości z aktualnego pomiaru
• PEAK - wartość szczytowa dla pomiarów prądów i napięć AC
• HOLD - zachowanie na wyświetlaczu aktualnie mierzonej wartości

Dodatkowe informacje:

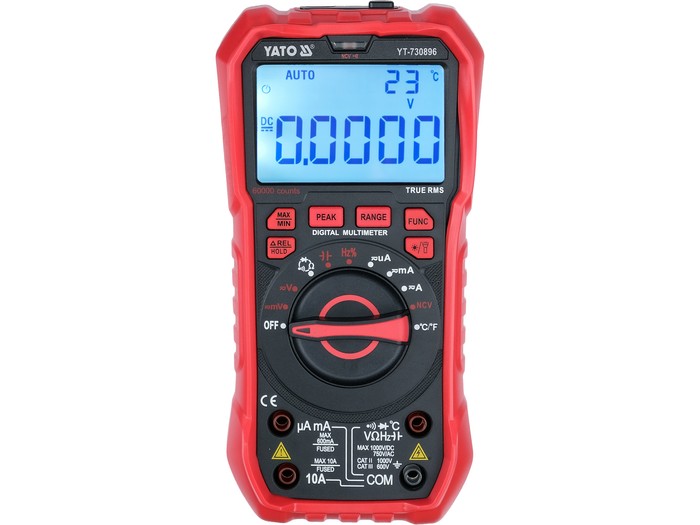

• wyświetlacz LCD, maksymalny wyświetlany wynik: 60000
• podświetlenie ekranu z czujnikiem oświetlenia, automatycznie podświetla ekran w zależności od jasności otoczenia
• gniazda pomiarowe podświetlają się po wybraniu danego pomiaru (czytelna podpowiedź do jakich gniazd pomiarowych w danym pomiarze należy włożyć sondy pomiarowe)
• sygnał dźwiękowy i świetlny w teście ciągłości obwodu dla rezystancji poniżej 50 Ω
• możliwość włączenia testów diody i ciągłości obwodu osobno

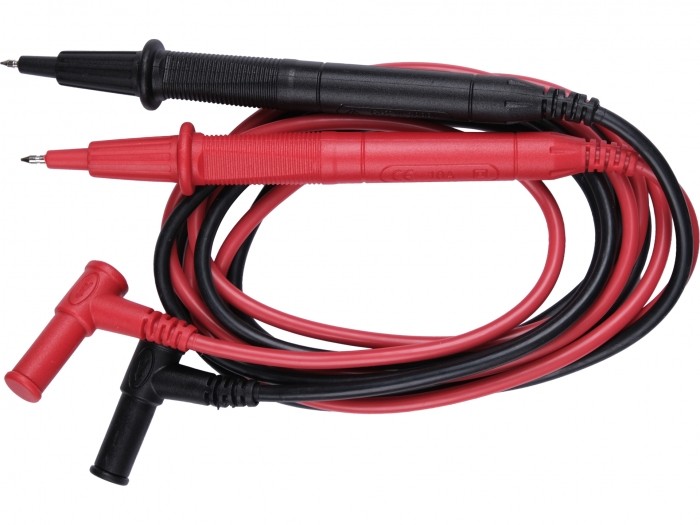

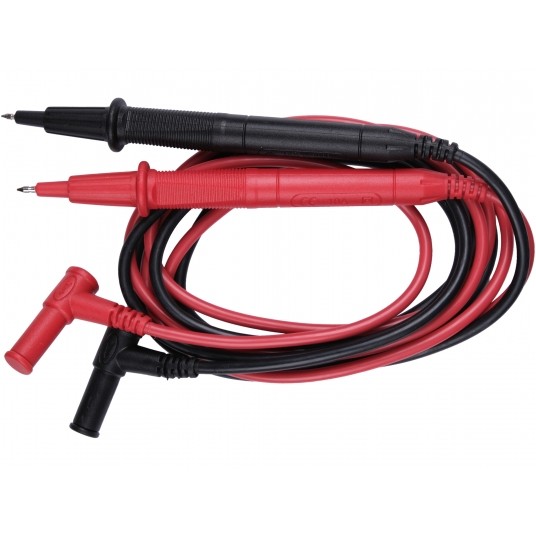

• sondy pomiarowe o długości 13 cm
• długość przewodu wraz z sondami: 130 cm
• średnica przewodu wraz z izolacją: 3,5 mm

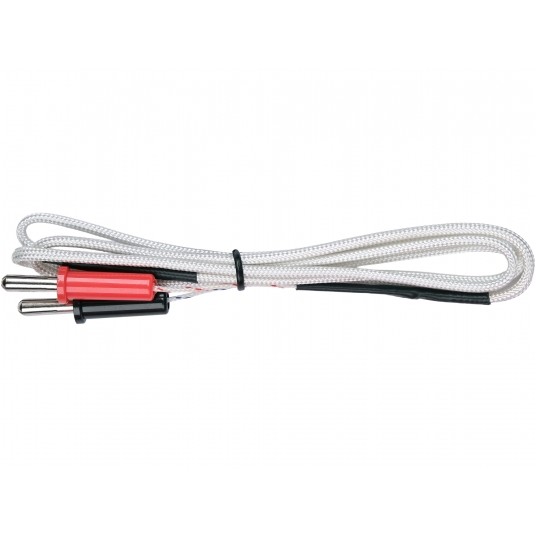

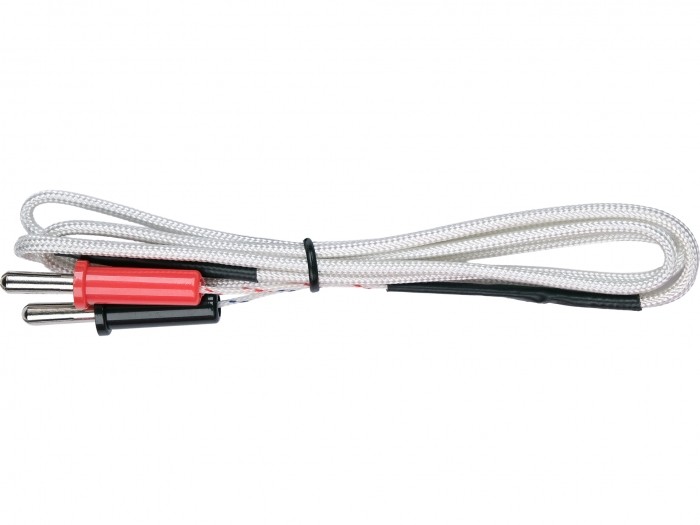

• sonda punktowa do pomiaru temperatury
• konstrukcja z zabezpieczeniami przeciążeniowymi
• obudowa z tworzywa ABS
• automatyczne wyłączenie się miernika po 15 minutach bezczynności
• wskaźnik niskiego poziomu baterii

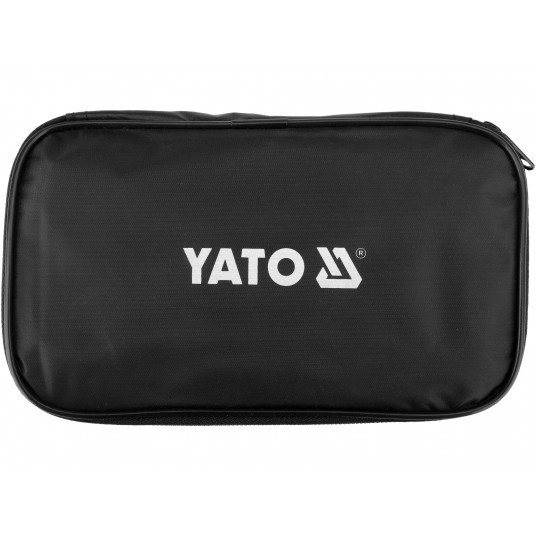

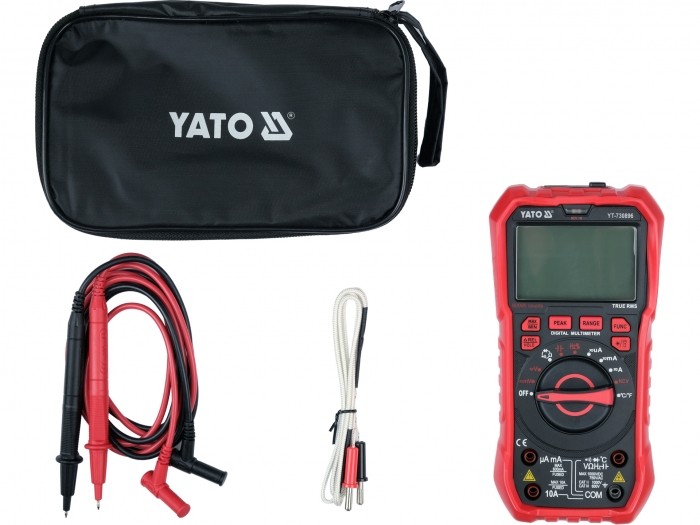

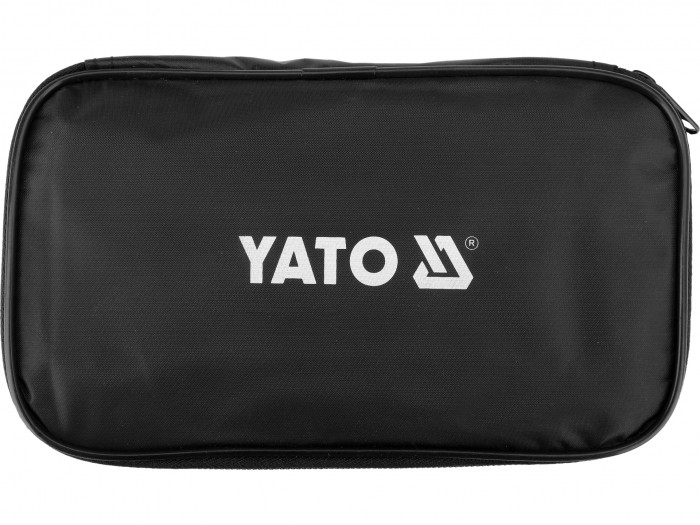

• miękkie etui z zamkiem błyskawicznym
• zasilanie: 3 baterie 1,5 V (AAA)
