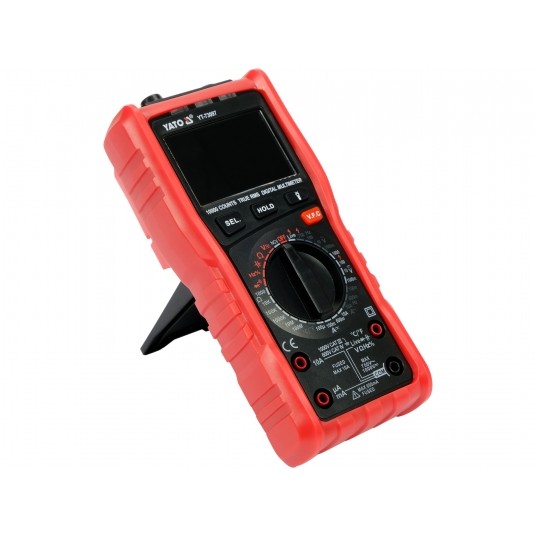

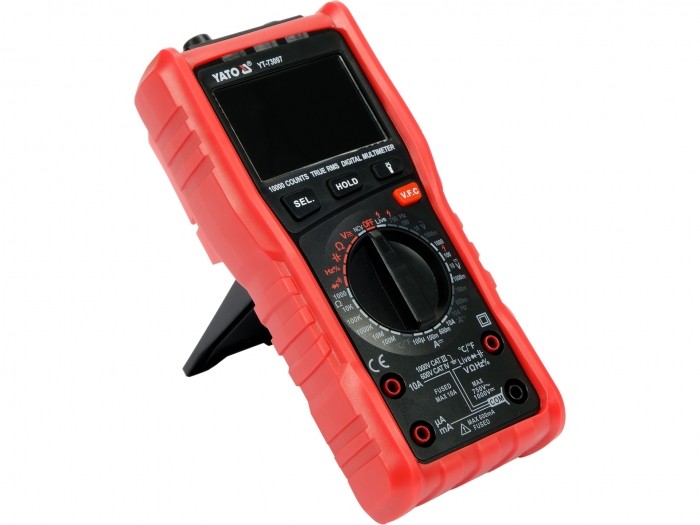

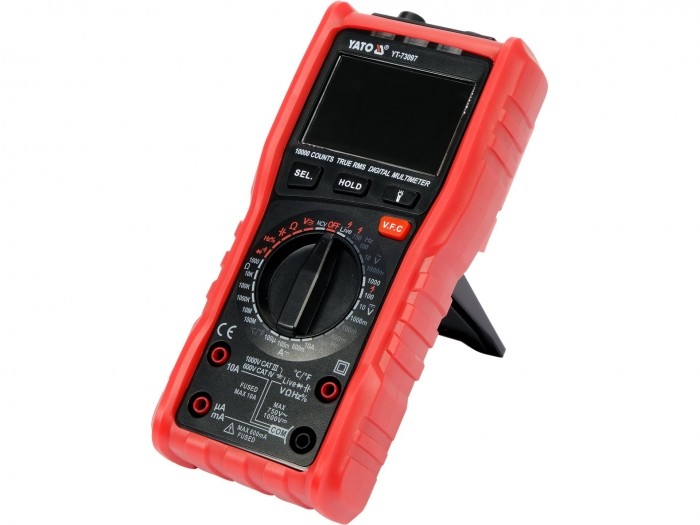

MIERNIK CYFROWY TRUE RMS

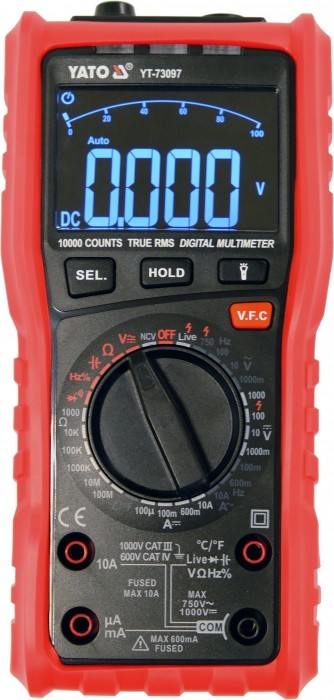

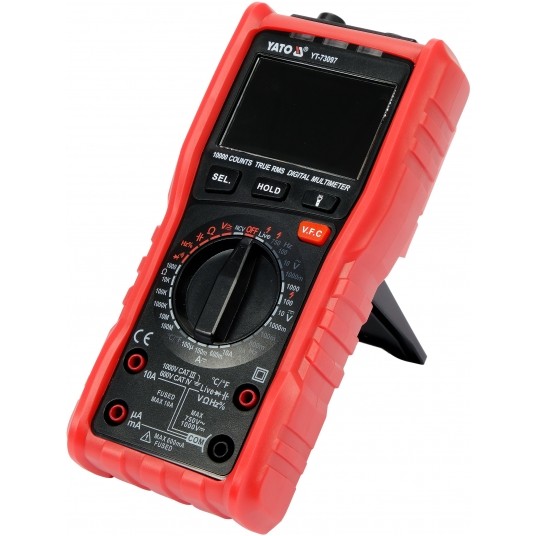

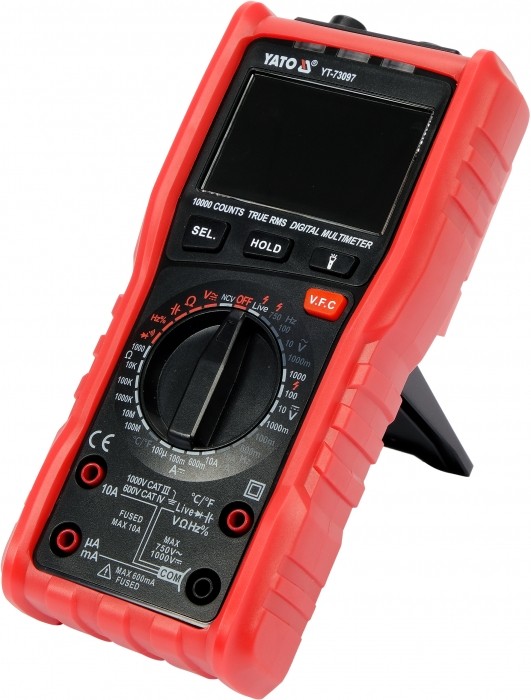

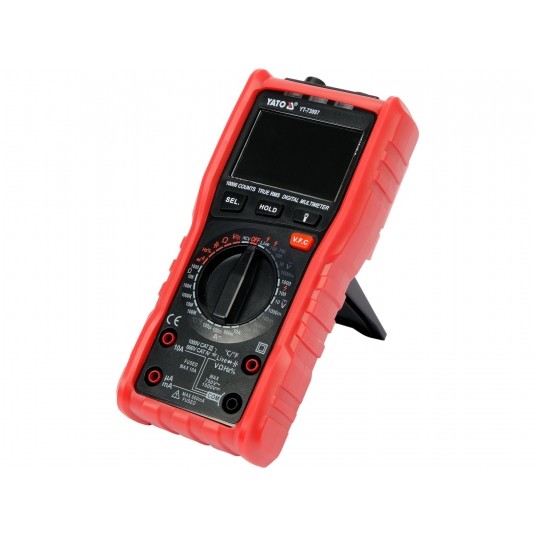

Miernik uniwersalny YT-73097 z funkcją TRUE RMS o wyjątkowej konstrukcji z automatycznym oraz z ręcznym zakresem pomiarowym. Umożliwia wykonanie podstawowych oraz zaawansowanych pomiarów wielkości elektrycznych. Duży wielofunkcyjny wyświetlacz LCD umożliwia w niektórych trybach pomiarowych wyświetlenie dwóch wartości naraz np. napięcie i częstotliwość z gniazdka sieciowego. Obudowa doposażona w czerwony gumowy holster z dedykowanymi miejscami na sondy pomiarowe, dzięki któremu miernik nie wyślizgnie się łatwo z rąk oraz zminimalizuje ryzyko uszkodzeń podczas upadku. Nowoczesna konstrukcja płytki oraz specjalne oprogramowanie to nie tylko szybkość, dokładność i powtarzalność wskazań, ale również i podwyższony poziom bezpieczeństwa, o którym świadczy uzyskanie certyfikacji CAT IV do 600V.

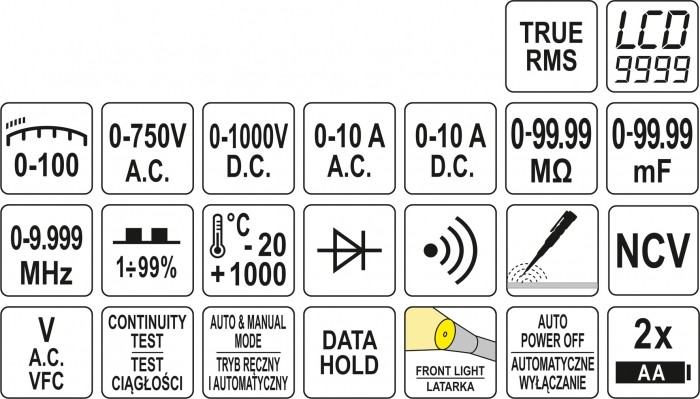

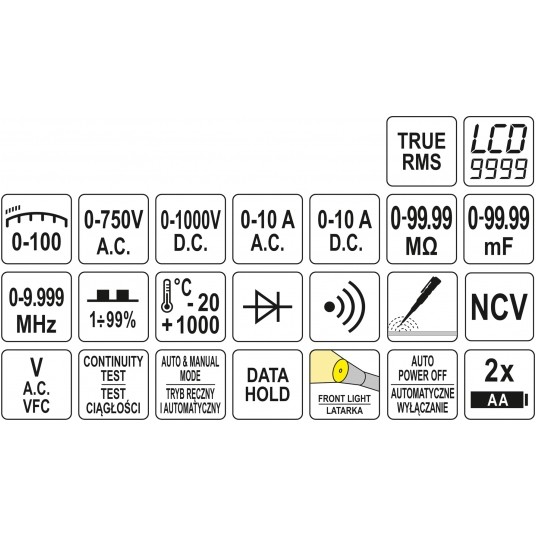

PODSTAWOWE POMIARY

• pomiar napięcia przemiennego: A.C. 0-750V, TRUE RMS + V.F.C.
• pomiar napięcia stałego: D.C. 0-1000V
• pomiar natężenia prądu przemiennego: A.C. 0-10A, TRUE RMS
• pomiar natężenia prądu stałego: D.C. 0-10A
• pomiar rezystancji: 0-99,99MΩ
• test diody: I_F 1mA, U_R 3,2V
• test ciągłości obwodu: 0-30Ω

DODATKOWE POMIARY

• pomiar pojemności kondensatora: 0-99,99mF
• pomiar częstotliwości: 0-9,999Mhz
• pomiar współczynnika wypełnienia: 1-99%
• pomiar temperatury: -20 do 1000°C
• bezkontaktowe wykrywanie napięcia przemiennego: NCV

DOKŁADNOŚCI POMIARU

Przykład wyznaczania dokładności dla pomiaru napięcia prądu przemiennego AC. Obliczenia dla wyniku pomiaru: 235V

• dokładność pomiaru miernika YT-73097 dla tego zakresu to : ±(1,0% + 5), rozdzielczość 0.1V
• obliczenia błędu pomiaru wzór: (wynik pomiaru x 1.0%) + 5 x rozdzielczość
• obliczenia: (235 x 1,0%) + 5 x 0.1 = 2,35 + 0,5 = 2,85V

Rzeczywisty wynik z uwzględnieniem błędu pomiarowego dla wskazania 235V = 235 ± 2,85V

• wynik z uwzględnieniem błędu pomiarowego dla wskazania pomiaru napięcia stałego: 12V = 12 ± 0,09V
• wynik z uwzględnieniem błędu pomiarowego dla wskazania pomiaru natężenia prądu przemiennego: 8A = 8 ± 0,15A

Tabela z rozdzielczością i dokładnością dla danego pomiaru znajduje się w instrukcji obsługi.

WBUDOWANE FUNKCJE

• TRUE RMS - miernik z tą funkcją oblicza realną wartość skuteczną napięcia i natężenia prądu przemiennego zarówno dla przebiegów sinusoidalnych jak i nie sinusoidalnych. Urządzenie najpierw mierzy rzeczywistą wartość sinusoidy w kilku odstępach czasowych → następnie wyniki pomiarów podnosi do kwadratu → sumuje je → oblicza średnią → a na koniec wynik średniej pierwiastkuje. Wynik pomiaru to realna wartość skuteczna napięcia/natężenia prądu przemiennego nawet dla odkształconej sinusoidy czy przebiegu prostokątnego

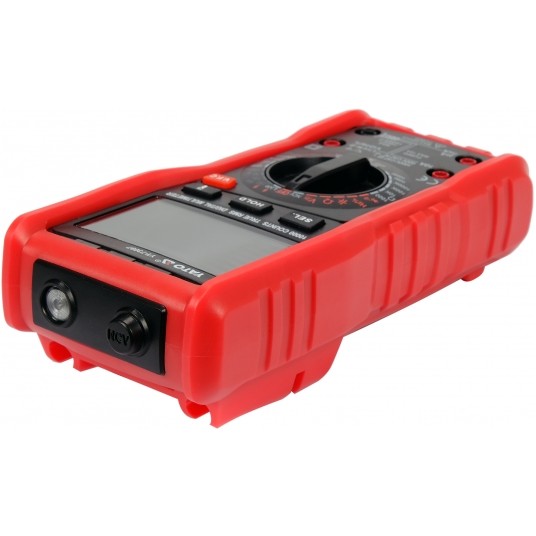

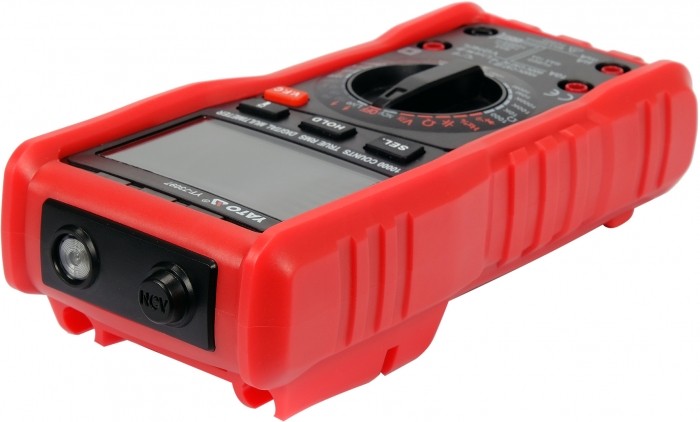

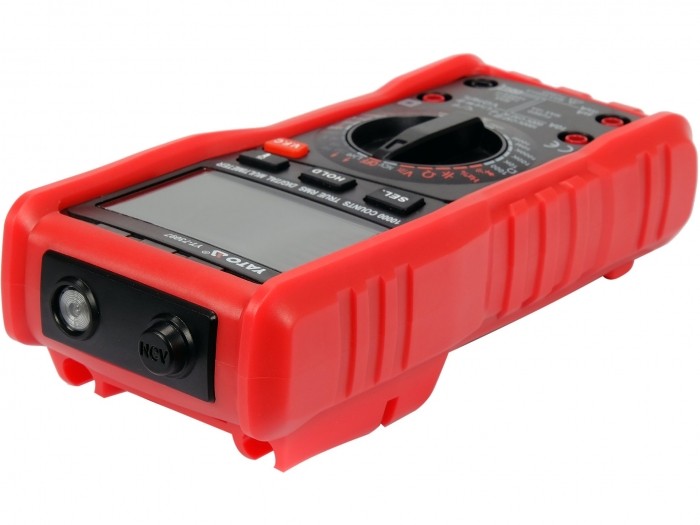

• NCV - bezkontaktowe wykrywanie napięcia przemiennego metodą indukcyjną. Miernik wykrywa obecność napięcia w zaizolowanym przewodzie za pomocą czujnika NCV na czole urządzenia
• LIVE - test na obecność fazy za pomocą jednej z sond pomiarowych. Umożliwia sprawdzenie w którym z otworów gniazdka elektrycznego jest faza. Należy włożyć sondę pomiarową do otworu, jeżeli zostanie wykryta faza na wyświetlaczu pojawi się napis LIVE
• V.F.C. - filtr dolnoprzepustowy. Funkcja ma swoje zastosowanie np. podczas pomiarów napięcia wyjściowego sterownika silnika elektrycznego, który wykorzystuje zmianę częstotliwości i napięcia do sterowania prędkością silnika (sterowniki VFD). Po aktywowaniu funkcji miernik filtruje zakłócenia wysokiej częstotliwości pochodzące np. z sygnału PWM i pozostawia tylko niską częstotliwość. Dzięki temu filtr umożliwia dokładny pomiar wartości skutecznej napięcia/natężenia prądu płynącego do silnika
• AUTO - automatyczne dopasowanie zakresu pomiaru. W przypadku pomiaru nieznanych wartości przy użyciu miernika z ręczną zmianą zakresu za pomocą pokrętła, należy wykonywać pomiary kolejno od największego zakresu aż do zakresu dającego najdokładniejszy wynik - w innym wypadku ryzykujemy uszkodzenie urządzenia. Natomiast w przypadku multimetru z funkcją AUTO wystarczy wykonać jeden pomiar a miernik automatycznie odnajdzie zakres optymalny. Miernik YT-73097 to wyjątkowa konstrukcja, ponieważ oprócz trybów z pomiarem automatycznym oferuje wykonanie pomiarów podstawowych wielkości elektrycznych również na ustawianych ręcznie za pomocą pokrętła zakresach, łącząc tym samym plusy obydwu rozwiązań. Jeżeli znamy przybliżoną wartość pomiaru i ustawimy odpowiedni zakres to zyskamy na szybkości wskazań
• SEL - zmiana trybu pomiaru np. z pomiaru napięcia AC na DC
• HOLD - zachowanie na wyświetlaczu aktualnie mierzonej wartości
• LATARKA - Na czole urządzenia znajduje się dioda do oświetlenia miejsca pracy, którą włączamy i wyłączamy tym przyciskiem

DODATKOWE INFORMACJE

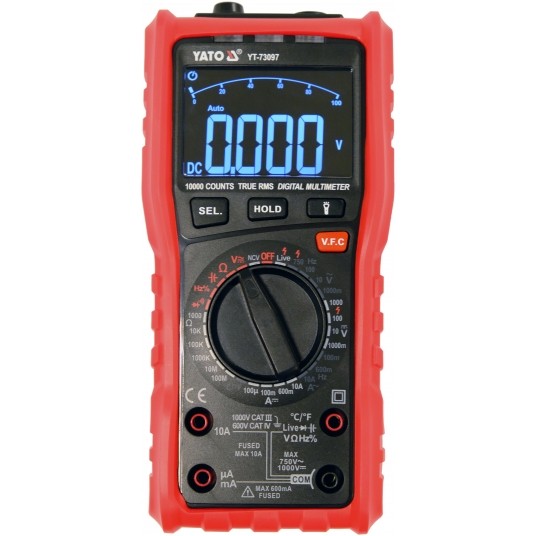

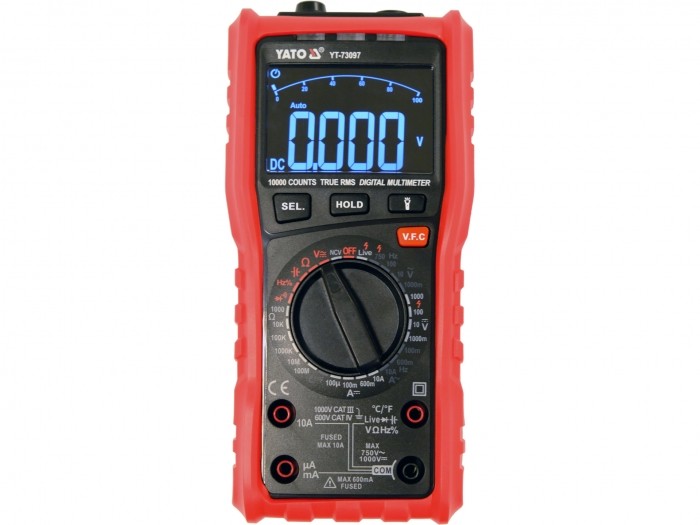

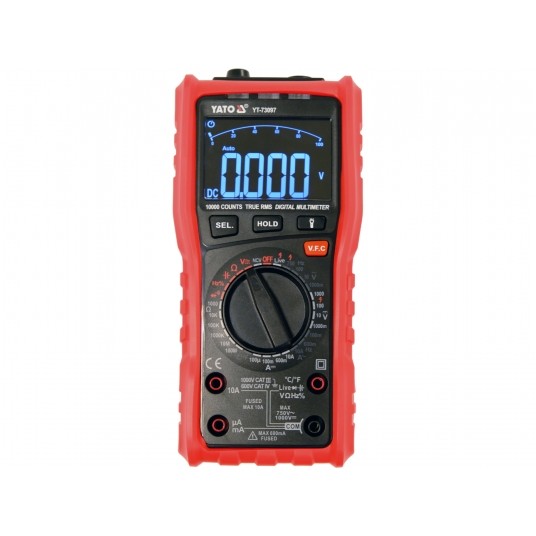

• wyświetlacz LCD, maksymalny wyświetlany wynik: 9999
• sygnał dźwiękowy i świetlny w teście ciągłości obwodu dla rezystancji poniżej 30Ω
• tryb automatyczny dla testów diody i ciągłości obwodu, w tym ustawieniu miernik sam wykryje czy ma do czynienia z diodą lub z obwodem o niskiej rezystancji
• możliwość włączenia testów diody i ciągłości obwodu osobno za pomocą przycisku SEL, w ustawieniu na test ciągłości brzęczyk zadziała niezwłocznie

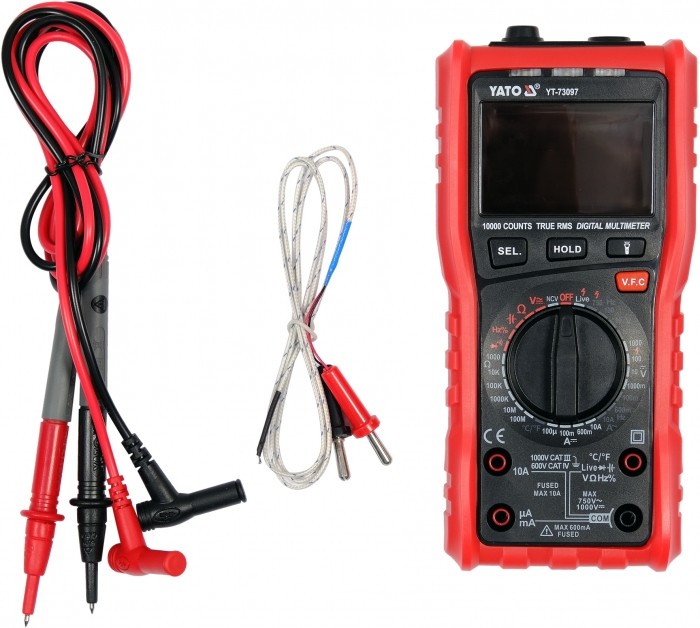

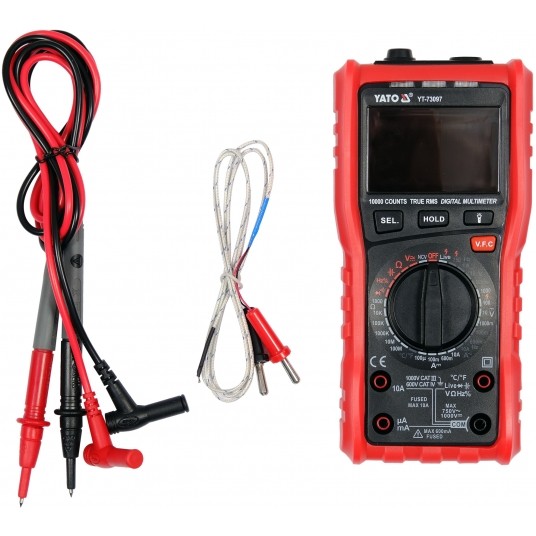

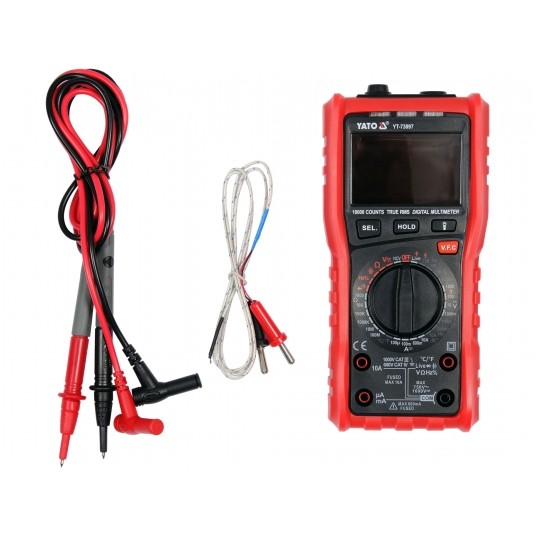

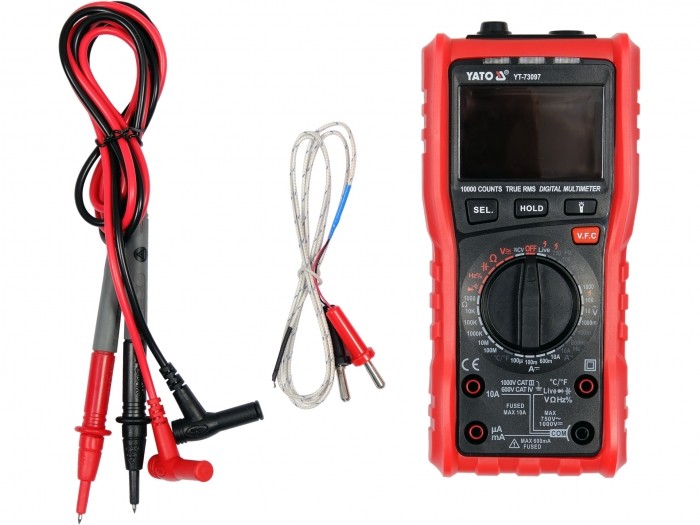

• w zestawie sondy pomiarowe o długości 15 cm
• długość przewodu wraz z sondami: 110 cm
• średnica przewodu wraz z izolacją: 3,5 mm
• konstrukcja z zabezpieczeniami przeciążeniowymi i ochronnymi zarówno dla pomiarów natężenia jak i napięcia prądu
• alarm przepalenia się bezpiecznika
• alarm przy włożeniu sondy pomiarowej do nieprawidłowego gniazda, np. jeżeli po włączeniu miernika ustawimy go na pomiar napięcia, a sondę pomiarową włożymy do gniazda pomiaru natężenia prądu, wówczas na wyświetlaczu pojawi się napis LEAD
• obudowa z tworzywa ABS
• automatyczne wyłączenie się miernika po 10 minutach bezczynności
• wskaźnik niskiego poziomu baterii
• zasilanie: dwie baterie 1.5V(AA)

OPIS WIZUALNY
