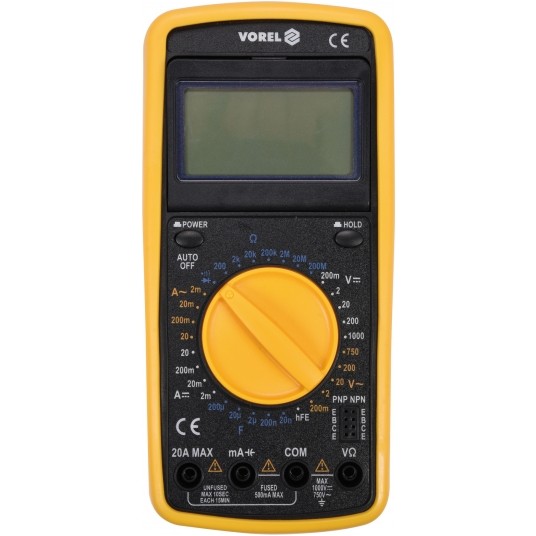

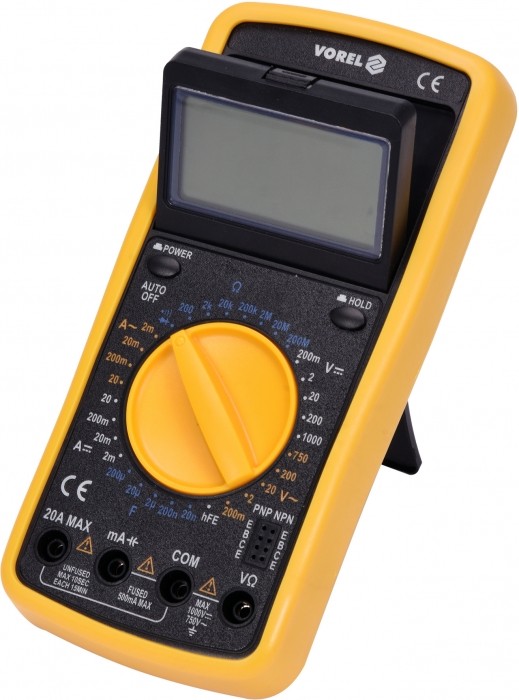

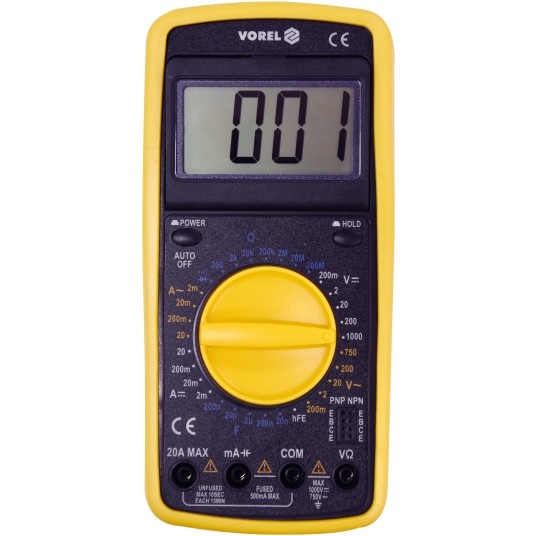

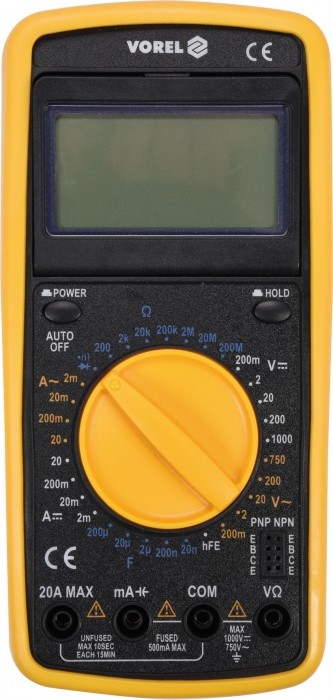

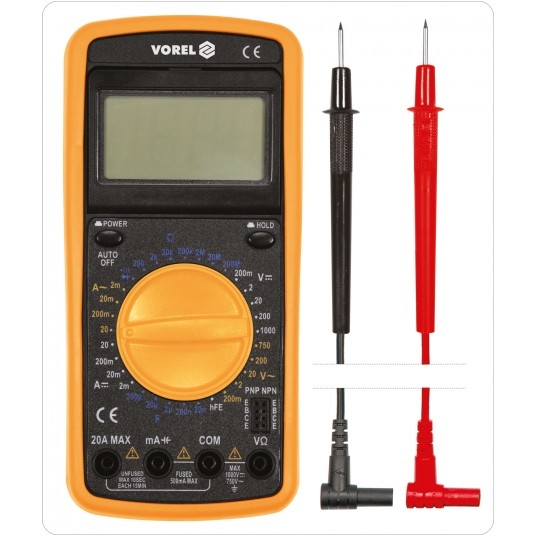

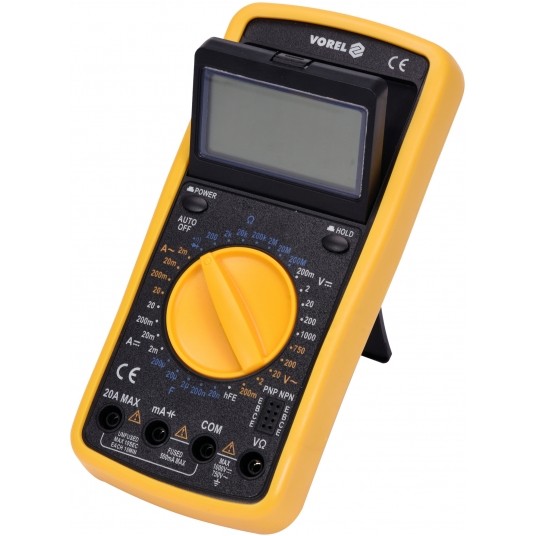

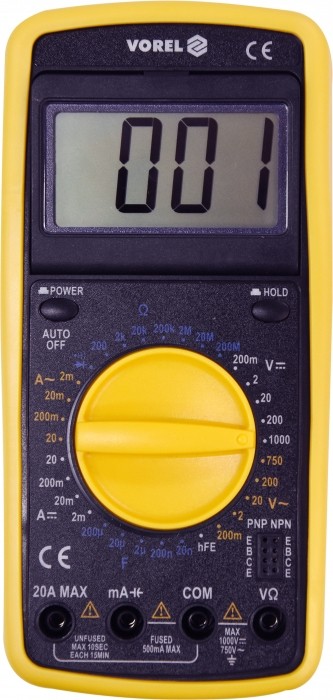

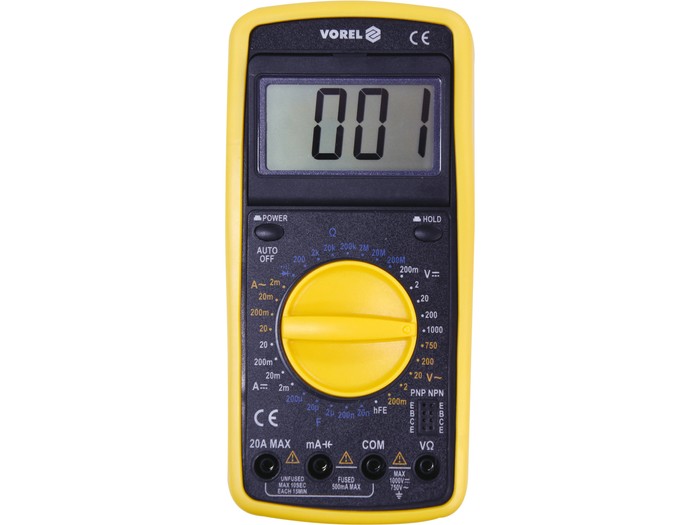

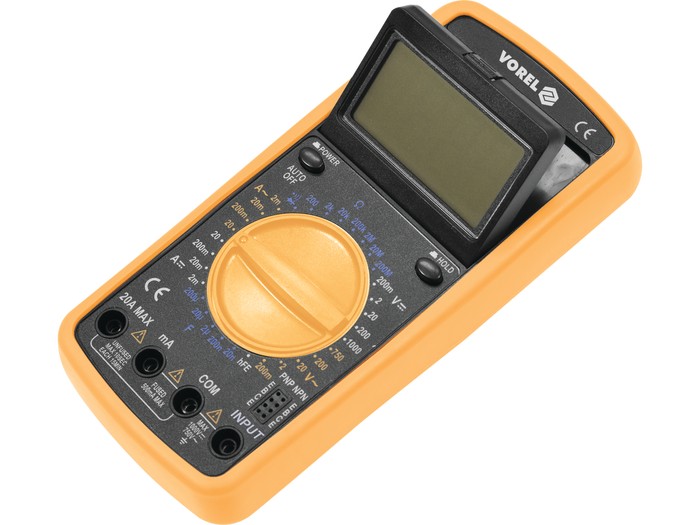

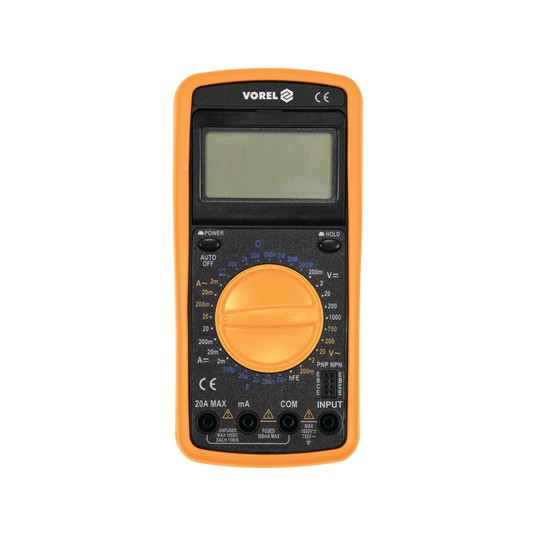

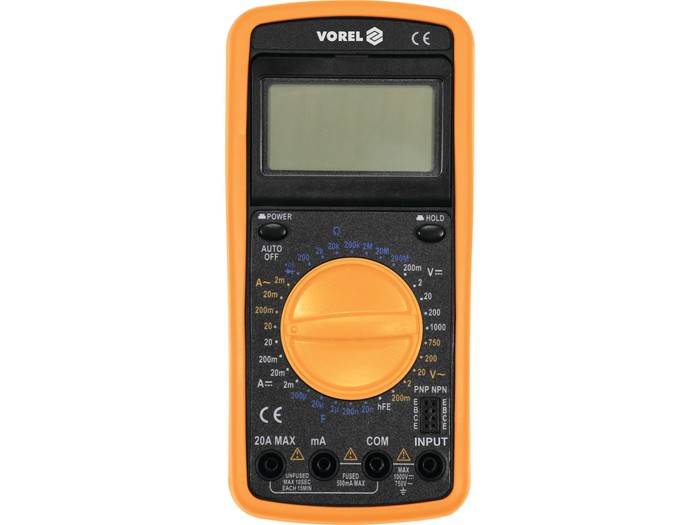

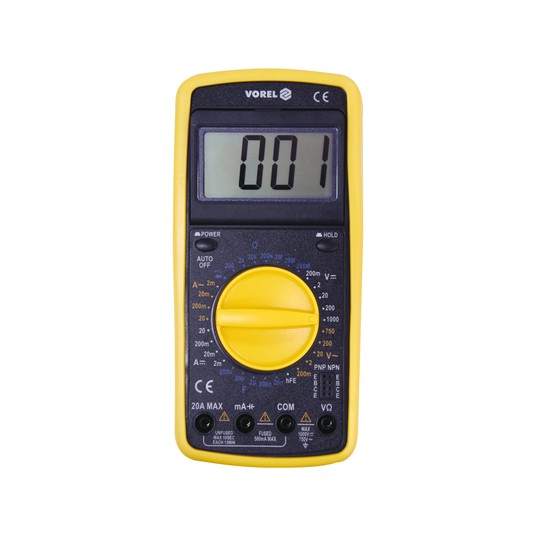

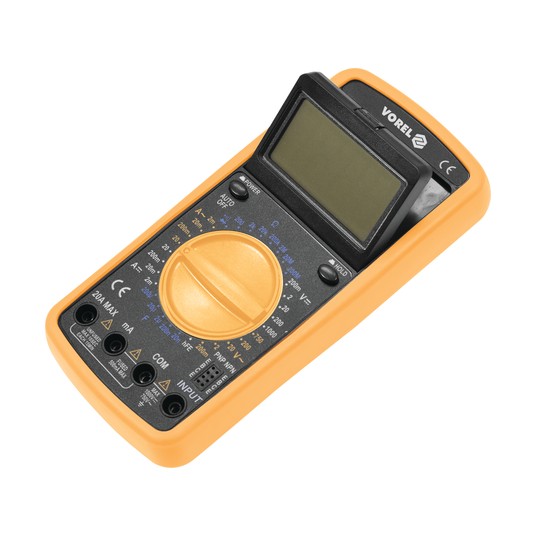

Miernik uniwersalny 81775 z ręcznym zakresem dla każdego pomiaru umożliwia wykonanie podstawowych oraz zaawansowanych pomiarów elektrycznych. Osadzony w ramce z regulacją kąta nachylenia wyświetlacz LCD możemy ustawić w dogodnej dla nas pozycji pracy.

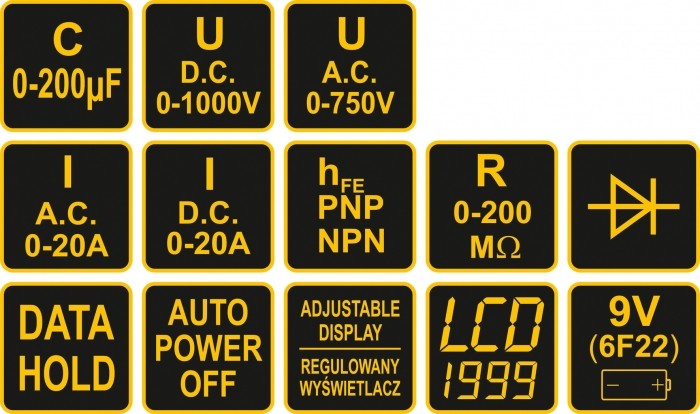

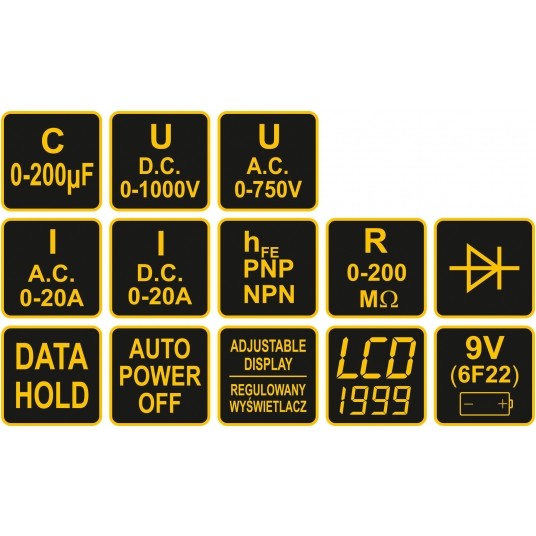

Podstawowe pomiary:
pomiar napięcia przemiennego: A.C. 0-750 V
pomiar napięcia stałego: D.C. 0-1000 V
pomiar natężenia prądu przemiennego: A.C. 0-20 A
pomiar natężenia prądu stałego: D.C. 0-20 A
pomiar rezystancji: 0-200 MOhm
test diody: IF 1mA, UR 1,5 V
test ciągłości obwodu: 0-100 Ohm
Dodatkowe pomiary:
pomiar pojemności kondensatora: 0-200 ?F
test tranzystorów hFe: 0-1000, wbudowane gniazdo pomiarowe
Dokładności pomiaru:
Przykład wyznaczania dokładności dla pomiaru napięcia prądu przemiennego AC. Obliczenia dla wyniku pomiaru: 235 V
dokładność pomiaru miernika 81775 dla tego zakresu to: ±(1.2% + 5), rozdzielczość 1 V
obliczenia błędu pomiaru wzór: (wynik pomiaru x 1,2%) + 5 x rozdzielczość
obliczenia: (235 x 1,2%) + 5 x 1 = 2,82 + 5 = 7,82 V
Wynik z uwzględnieniem błędu pomiarowego dla wskazania 235 V = 235 ± 7,82 V*
wynik z uwzględnieniem błędu pomiarowego dla wskazania pomiaru napięcia stałego: 12 V = 12 ± 0,146 V
wynik z uwzględnieniem błędu pomiarowego dla wskazania pomiaru natężenia prądu przemiennego: 8 A = 8 ± 0,3 A*
Tabela z rozdzielczością i dokładnością dla danego pomiaru znajduje się w instrukcji obsługi.
*Miernik 81775 nie posiada funkcji pomiaru true rms, dlatego powyższy wynik jest zgodny ze stanem faktycznym tylko dla prawidłowego przebiegu sinusoidalnego.
Wbudowane funkcje:
DATA HOLD - zachowanie na wyświetlaczu aktualnie mierzonej wartości
sygnał dźwiękowy w teście ciągłości obwodu dla rezystancji poniżej 30 ?
automatyczne przełączanie się testu diody na testu ciągłości przy rezystancji obwodu poniżej 100 ? (brak możliwości ustawienia miernika tylko na test diody)

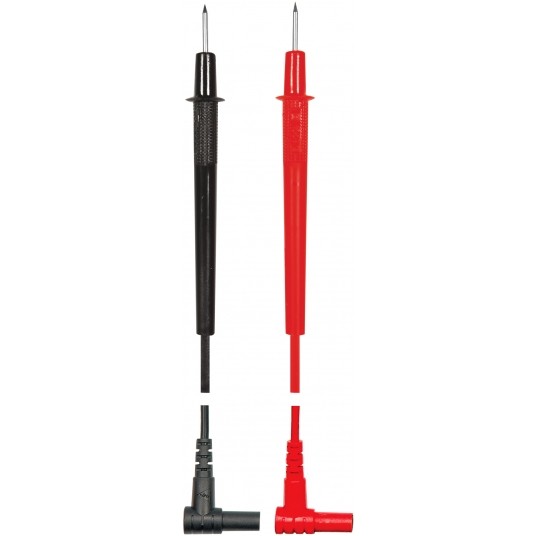

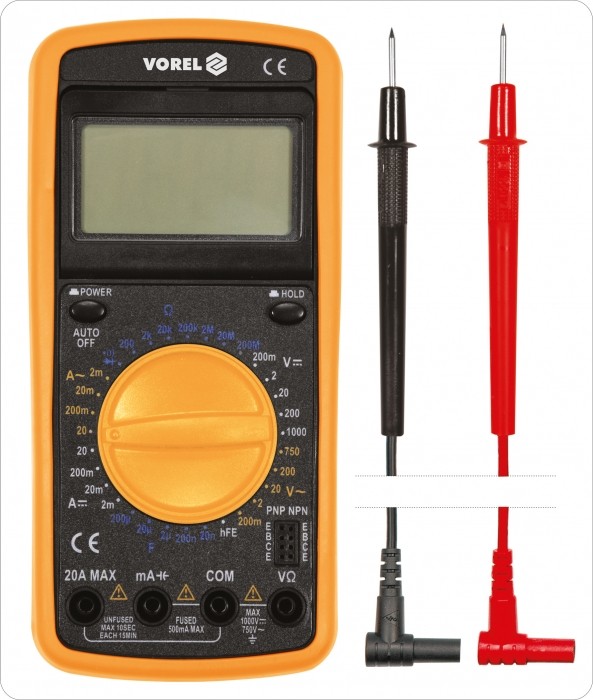

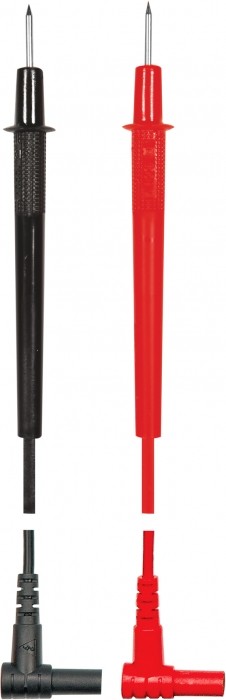

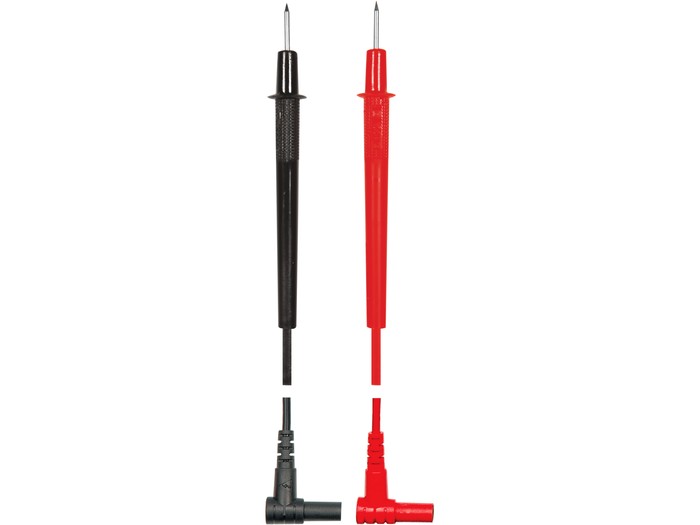

w zestawie sondy pomiarowe
konstrukcja z zabezpieczeniami przeciążeniowymi, gniazdo pomiarowe 20 A bez bezpiecznika
obudowa z tworzywa ABS + tzw. holster, czyli obudowa z gumy chroniąca miernik przed uszkodzeniami mechanicznymi
automatyczne wyłączenie się miernika po 15 minutach bezczynności
wskaźnik niskiego poziomu baterii
zasilanie: bateria 9 V (6F22)
Uwaga!
W przypadku pomiaru nieznanych wartości przy użyciu miernika z ręczną zmianą zakresu za pomocą pokrętła, należy wykonywać pomiary kolejno od największego zakresu aż do zakresu dającego najdokładniejszy wynik - w innym wypadku ryzykujemy uszkodzenie urządzenia.
