KLUCZ DYNAMOMETRYCZNY 3/8" 13,6-108,5Nm

Klucz dynamometryczny jest precyzyjnym instrumentem pomiarowym momentu siły. Służy do skręcania części złącznych gwintowanych tak, aby moment połączenia był znany i odpowiedni do rodzaju materiału i wytrzymałości śruby i nakrętki.

Stosowany jest głównie w technice motoryzacyjnej do precyzyjnego mocowania oraz wszędzie tam, gdzie producent określił wymagany moment dokręcenia złącza.

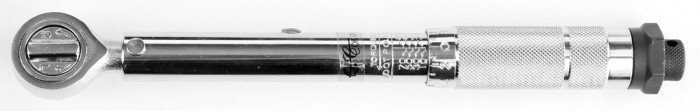

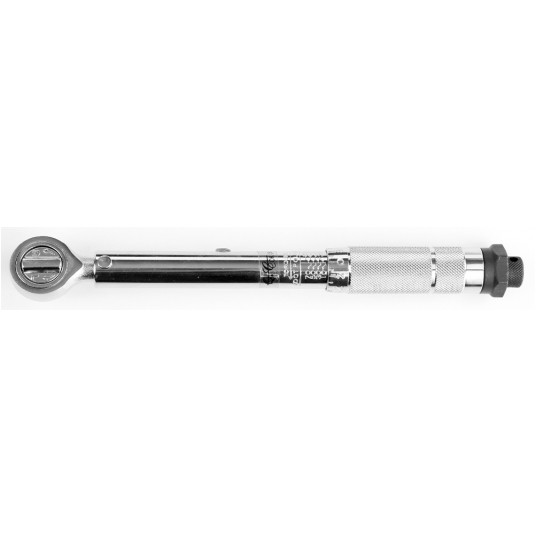

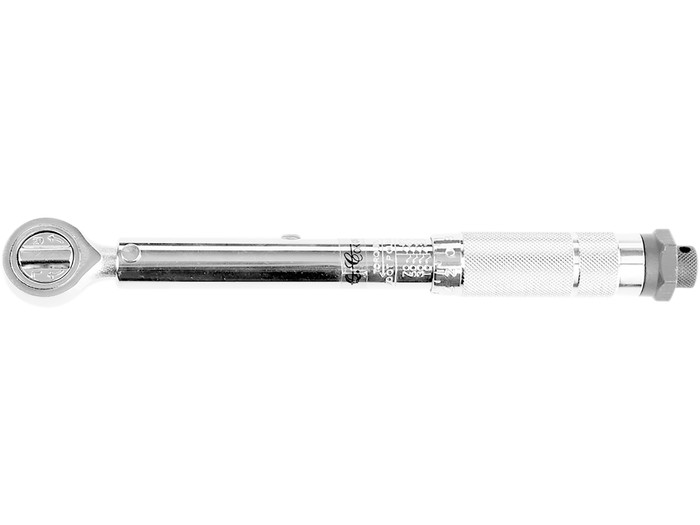

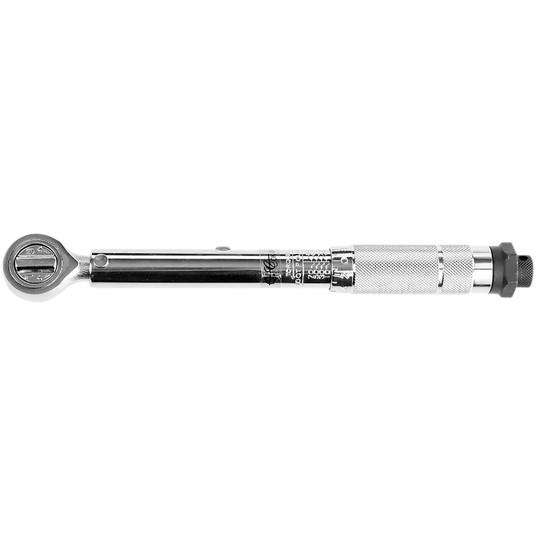

Klucz składa się z głowicy z kwadratowym trzpieniem i ramienia przenoszącego siłę. Głowica służy do mocowania nasadek sześciokątnych.

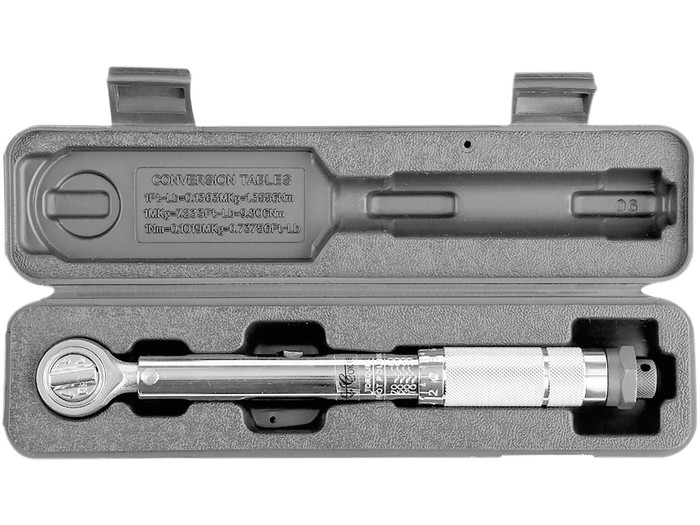

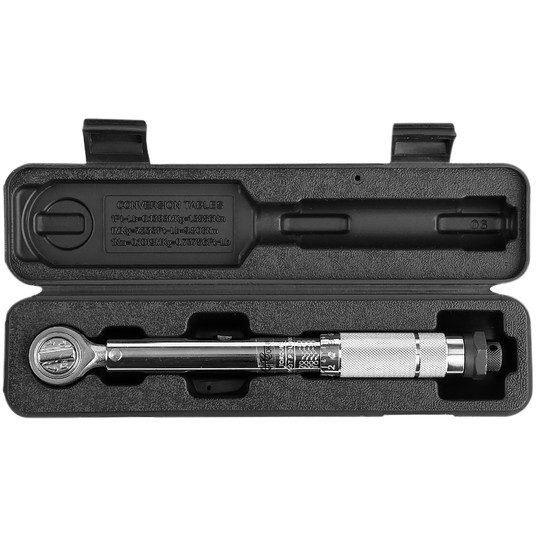

W zestawie:

• klucz dynamometryczny
• instrukcja obsługi
• karta gwarancyjna

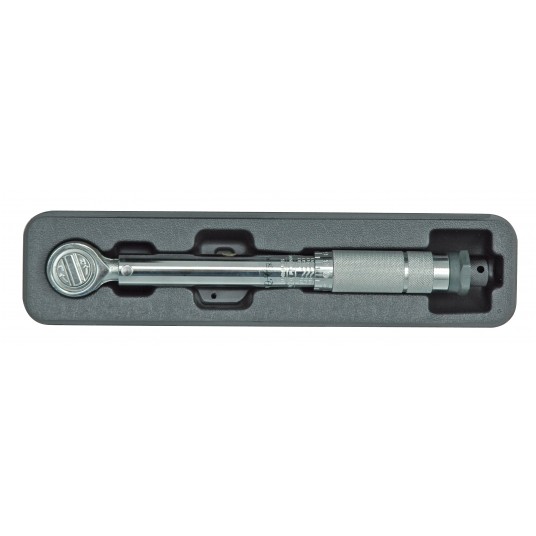

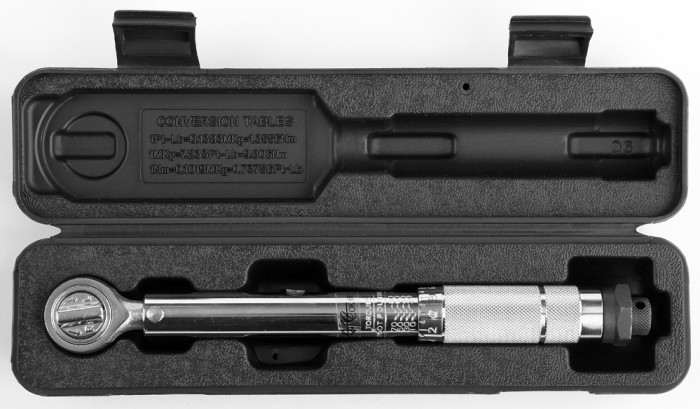

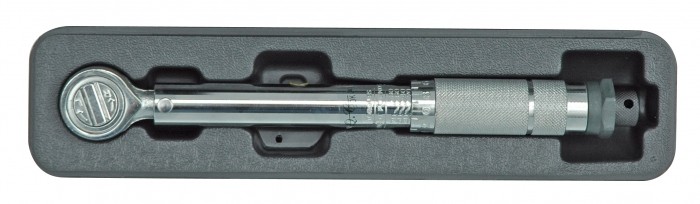

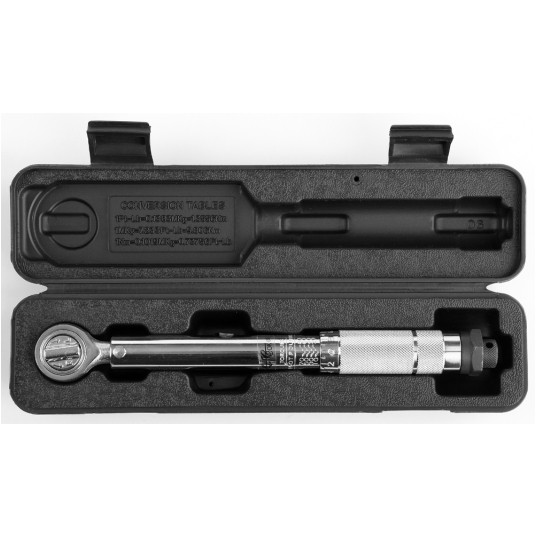

• walizka

Sposób użycia:

1. wybrać odpowiednią skalę Nm lub in-lbs

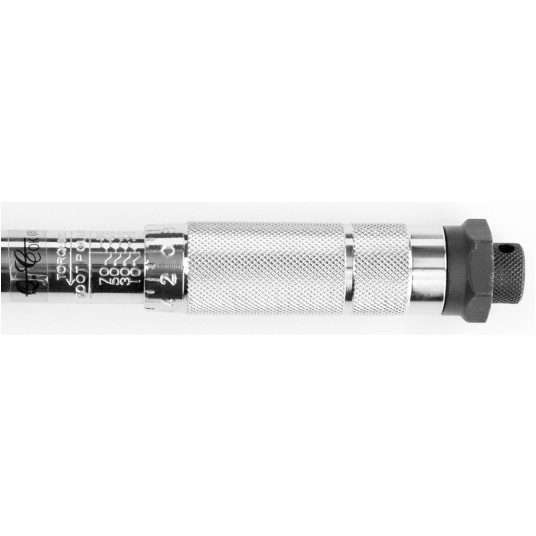

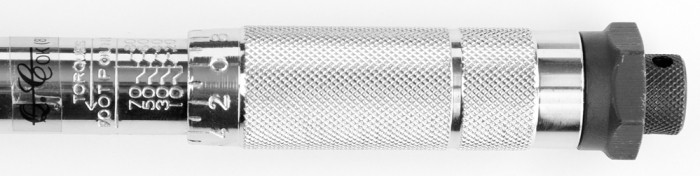

2. odkręcić do oporu śrubę blokującą umieszczoną na końcu pokrętła mikrometrycznego
3. pokrętło mikrometryczne ustawić tak, aby „0” na skali pokrętła pokryło się z pionową linią na ramieniu klucza
4. pokrętło mikrometryczne obracać zgodnie z kierunkiem ruchu wskazówek zegara, do momentu ustawienia żądanego momentu obrotowego; żądany moment obrotowy jest ustawiony w momencie, gdy podziałka na pokrętle mikrometrycznym będzie się pokrywała z pionową linią na ramieniu klucza
5. następnie należy zakręcić do oporu śrubę blokującą oraz ustawić odpowiedni kierunek obrotu grzechotki, po tym klucz jest gotowy do użytku
6. na wypust klucza należy nałożyć odpowiednią nasadkę; podczas dokręcania osiągnięcie ustawionego momentu jest sygnalizowane kliknięciem klucza;w przypadku usłyszenia lub wyczucia kliknięcia należy zaprzestać dokręcania.

Zestawienie porównawcze momentów w różnych jednostkach długości i siły:

• 1 kG*cm = 13,887 OZ*IN (uncja x cal)
• 1 kG*cm = 0,867 LB*IN (funt x cal)
• 1 kG*m = 9,80665 N*m (Niuton x metr)
• 1 kG*m = 7,233 LB*FT (funt x stopa)
• 1 FT*LB = 12 LB*IN (funt x cal)
• 1 dm*N = 14,16 OZ*IN (uncja x cal)

Używanie narzędzi ręcznych może być niebezpieczne! Podczas pracy stosować środki ochrony osobistej. Używać tylko sprawnych, nieuszkodzonych narzędzi. Dobierać typ i rozmiar narzędzia do rodzaju wykonywanej pracy. Nie przeciążać narzędzi. Narzędzia chronić przed dziećmi i zachowywać ostrożność w posługiwaniu się nimi.
